Искусственное замораживание грунтов

Искусственное замораживание грунтов на строительстве метрополитенов применяют при проходке стволов шахт, эскалаторных тоннелей, перегонных тоннелей, строительстве станций закрытого способа, разработке котлованов под сооружения метрополитена возводимых открытым способом.

Искусственное замораживание грунтов позволяет создать прочное ограждение кругового или прямоугольного очертания из замороженного грунта, препятствующее проникновению в сооружаемую выработку грунтовой воды или водонасыщенных неустойчивых грунтов. Такое ограждение воспринимает давление окружающего выработку или котлован грунта, а также гидростатический напор грунтовых вод.

Замораживание грунтов рассольным способом. Для замораживания грунтов обычно используют так называемый холодильный агент (хладагент). Обычно в качестве хладагента применяют охлажденный водный раствор хлористого кальция (рассол), который обладает способностью оставаться жидким при отрицательных температурах. Такой рассол, охлажденный на замораживающей станции, по системе труб подают к замораживающим колонкам, опущенным в пробуренные скважины.

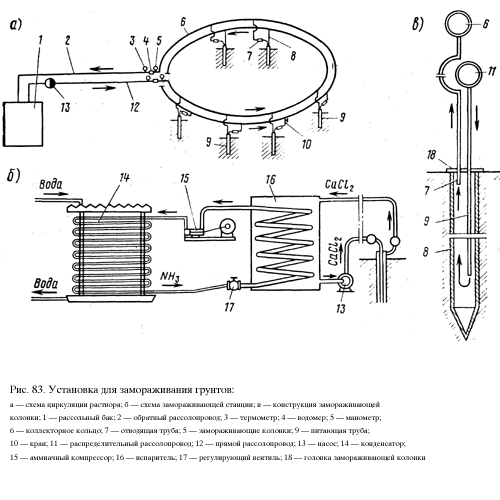

Рис. 83. Установка для замораживания грунтов:
а — схема циркуляции раствора; б — схема замораживающей станции; в — конструкция замораживающей колонки; 1 — рассольный бак; 2 — обратный рассолопровод; 3 — термометр; 4 — водомер; 5 — манометр; 6 — коллекторное кольцо; 7 — отводящая труба; 5 — замораживающие колонки; 9 — питающая труба; 10 — кран; 11 — распределительный рассолопровод; 12 — прямой рассолопровод; 13 — насос; 14 — конденсатор; 15 — аммиачный компрессор; 16 — испаритель; 17 — регулирующий вентиль; 18 — головка замораживающей колонки

Для создания ледогрунтового ограждения предварительно по контуру будущей выработки через всю толщу водоносных грунтов бурят скважины, заглубляя концы их на 2-5 м в водоупорный грунт (глины, плотные безводные сланцы, мергели). Расстояние между этими скважинами определяется проектом из расчета, что радиус намораживаемого вокруг скважины ледогрунтового цилиндра составляет 1,25— 1,5м.

В случаях когда не представляется возможным заглубить контурные замораживающие скважины в водоупор, грунтовой массив замораживают по всему сечению сооружаемой выработки, для чего замораживающие скважины бурят и внутри контурных скважин.

В пробуренные скважины опускают замораживающие трубы — колонки с наглухо заваренным нижним концом (дном) (рис. 83). В колонки, не доходя до дна их на 40-50 см, опускают трубы меньшего диаметра с открытым нижним концом — питающие трубы.

Замораживающие колонки через специальные оголовки соединяют в расположенную на поверхности общую систему, состоящую из трубы-распределителя, по которой к питающим трубам подается охлажденный на замораживающей станции раствор хлористого кальция (рассол), и трубы-коллектора, отводящей рассол из колонок к той же станции.

На замораживающей станции монтируют насосно-компрессорные агрегаты и устройства, предназначенные для обеспечения работы всей системы замораживания. Холодный рассол насосами нагнетается в распределитель, откуда он равномерно расходится по питающим трубам замораживающих колонок. Достигнув дна колонки, рассол, давление которого поддерживается насосами на станции, поднимается вверх по кольцевому пространству между питающей трубой и замораживающей колонкой, омывая ее внутренние стенки. При этом происходит теплообмен: рассол отнимает тепло у грунта, окружающего колонку, и понижает его температуру, что постепенно приводит к замораживанию грунта. Затем из колонки через оголовок рассол поступает в коллектор, а из него — на замораживающую станцию, где вновь охлаждается.

На замораживающей станции монтируют две системы машин и механизмов. Первая система (аммиачная) предназначена для охлаждения рассола аммиаком и включает компрессор, конденсатор и испаритель, соединенные трубопроводами. Вторая система (рассольная) предназначена для обеспечения циркуляции рассола и включает рассольный бак, насос, трубопроводы, распределитель, коллектор и замораживающие колонки.

Охлаждение рассола происходит следующим образом. Компрессор сжимает засасываемые из испарителя пары жидкого аммиака до давления 0,8-1,2 МПа, при этом происходит нагрев паров аммиака. Сжатые пары аммиака поступают по трубопроводу в конденсатор, состоящий из труб, постоянно омываемых холодной водой, где пары аммиака охлаждаются, превращаясь в жидкость. Жидкий аммиак поступает в испаритель. Секции испарителя находятся в баке, заполненном рассолом — водным раствором хлористого кальция, замерзающим при температуре — 34?С. Испаряясь, жидкий аммиак отнимает от рассола значительное количество тепла, необходимое для парообразования, при этом рассол охлаждается до температуры -20…-26?С. Затем с помощью центробежного насоса охлаждаемый рассол нагнетается в распределитель, из которого поступает в замораживающие колонки, и, отдавая часть холода грунту, возвращается обратно по коллектору в испаритель для повторного охлаждения. Далее цикл повторяется.

Постепенно вокруг каждой колонки образуется массив замороженного грунта цилиндрической формы. При дальнейшем замораживании объем замороженных цилиндров увеличивается, и они смерзаются между собой в сплошной кольцевой массив (рис. 84).

Время, необходимое для образования замороженного массива, зависит от гидрогеологических условий, числа замораживающих колонок, температуры циркулирующего рассола, проектной толщины замороженного массива. Ориентировочный срок для создания замороженного контура при расстоянии между скважинами 1,25 м колеблется в пределах от 40 до 60 сут при круглосуточной работе замораживающей станции. Этот процесс называют активным замораживанием. Чтобы массив поддерживался в замороженном состоянии, замораживающая станция в течение всего времени лроходки в замороженной зоне работает по режиму, определяемому в проекте (в одну или две смены),— это период поддержания замораживания.

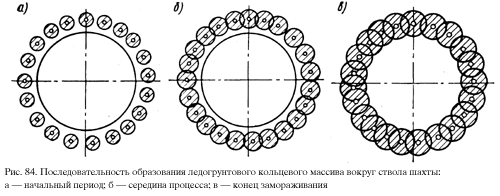

Рис. 84. Последовательность образования ледогрунтового кольцевого массива вокруг ствола шахты:
а — начальный период; б — середина процесса; в — конец замораживания

Об образовании замкнутого ледогрунтового ограждения судят по поднятию уровня воды в специально пробуренной контрольной гидрогеологической скважине. Когда образование замкнутого ледогрунтового ограждения на одном из водоносных горизонтов заканчивается и начинается его утолщение, вода внутри замороженного контура испытывает давление утолщающихся стен ограждения, и уровень воды в контрольной скважине поднимается.

Работы по проведению замораживания начинают с бурения скважин и установки в них замораживающих колонок с питающими трубами. Параллельно ведут работы по строительству замораживающей станции, монтажу оборудования и рассолопроводов с таким расчетом, чтобы к окончанию бурения скважин можно было провести испытания и ввести всю систему в работу.

Производство горнопроходческих и строительных работ в замороженной зоне имеет ряд особенностей. Работы следует вести при тщательном контроле за состоянием ледогрунтового ограждения и режимом работы замораживающей станции для сохранения размеров ледогрунтового ограждения и его температуры.

При открытых работах выемку грунта из котлована в период положительных температур воздуха необходимо вести с защитой стенок ледогрунтового ограждения от действия атмосферных осадков и солнечных лучей.

При разработке грунта буровзрывным способом необходимо соблюдать меры предосторожности, не допускать деформации ледогрунтового ограждения и повреждения замораживающих колонок.

После окончания проходческих работ и возведения постоянной обделки сооружения приступают к оттаиванию замороженных грунтов, которое может происходить естественным путем или выполняется искусственно путем нагнетания в скважины нагретого рассола или воды.

Низкотемпературное замораживание с использованием жидкого азота. В последние годы в практике метростроения для искусственного замораживания грунтов стали применять новый хладагент — жидкий азот, представляющий собой бесцветную жидкость, температура испарения которой очень низка (при атмосферном давлении она равна —195,8?С).

Получают жидкий азот на специальных заводах путем сжижения атмосферного воздуха при низких температурах и последующего разделения его на жидкий азот и кислород, имеющие разные температуры испарения. Жидкий азот транспортируют в специальных емкостях (танках).

В отличие от других промышленных хладагентов (аммиака, фреона), которые можно использовать только в замкнутой системе холодильной установки, жидкий азот используют однократно (испаряющийся газ выпускают в окружающую среду).

Способ низкотемпературного замораживания с применением жидкого азота обладает рядом преимуществ в сравнении с обычным (рассольным) замораживанием. При замораживании жидким азотом не нужны замораживающие станции, а также сети трубопроводов. Доставленный на стройплощадку жидкий азот из цистерн пускают сразу в замораживающие колонки. Скорость замораживания увеличивается, что особенно важно при больших скоростях фильтрации грунтовых вод, а также при поступлении термальных и минерализованных вод.

Доставляют жидкий азот в смонтированных на автомобилях цистернах вместимостью 1200, 3000 и 5000 л. На замораживание 1 м3 грунта с содержанием воды до 30% расходуется 1000 л жидкого азота. Жидкий азот взрыво- и пожаробезопасен, нетоксичен и недорог.

При низкотемпературном замораживании замораживающие колонки соединяют последовательно в одну систему. Жидкий азот поступает во внутреннюю (питающую) трубу первой замораживающей колонки. В кольцевом пространстве колонки жидкий азот испаряется и в газообразном сотоянии поднимается к оголовку колонки, откуда затем по трубопроводу поступает в питающую трубу соседней колонки и т. д. (рис. 85). Из последней колонки системы он поступает в атмосферу при температуре около — 40?С.

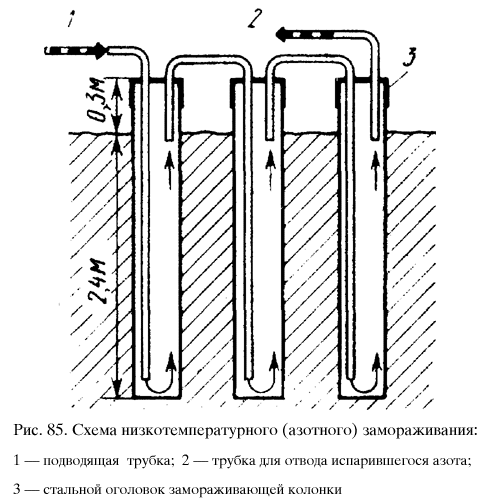

Рис. 85. Схема низкотемпературного (азотного) замораживания:
1 — подводящая трубка; 2 — трубка для отвода испарившегося азота; 3 — стальной оголовок замораживающей колонки

Применение технологии низкотемпературного замораживания эффективно при ликвидации прорывов воды и плывунов в горные выработки, а также при выполнении срочных работ в водоносных грунтах.

Искусственное замораживание является универсальным средством стабилизации грунтов и обеспечения возможности ведения работ в водоносных породах. В то же время оно имеет ряд недостатков. Пучение обводненных грунтов вследствие увеличения их объема при замораживании и осадка при оттаивании может приводить к деформациям поверхностных сооружений, под которыми ведутся работы по замораживанию, особенно если они выполняются на небольшой глубине. Подготовительные работы сложны, а сам процесс замораживания длителен, стоимость таких работ довольно высока.

Совмещенное применение замораживания и водопонижения позволяет осушить грунт в котловане, огражденном замкнутой водонепроницаемой ледогрунтовой стеной.
